Все было очень интересно и тут глаз зацепился за теперь всем известную тему "Поздравьте, купил Агент!". До того момента я держал Агент несколько раз в руках, но "не Фтыкало" т.к. на тот момент моим кумиром был Наганыч, и в этот момент последним сообщением в теме был вопрос –«2.Где можно достать другие накладки на рукоятку, деревянные например? Родные очень как то неудобно сидят в руке.» А тут такое дело, буквально за несколько минут до этого я листал каталог немецкого оружейного магазина, который я привез по просьбе старого товарища из ветки "нарезное" и ВИДЕЛ там, как раз ТО, о чем был вопрос. И я решил ответить..
«Продаются в массе разновидностей во многих инет магазинах, иносраных ессно... С разбросом цен от 79 до 140 евро. Как раз смотрю каталог. Много раз обращался к владельцам "Агентов" с просьбой сфоткать рамку револьвера со снятыми накладками на фоне "миллиметровки", что бы понять - какие накладки (для марок СмитВессон, Ругер, Кольт) и для каких размеров рамок этих производителей, подойдут без подгонки или с минимальной подгонкой.
Но что то никто так и не сфоткал. Может сделаете? Я со своей стороны, как зарядится фотоаппарат, сфоткаю страницу из каталога с накладками.»
Фотки я сделал, как обещал
Естественно - встала одна проблема. Чертеж. Нужно было фото рукояти, без накладок.
наилучшее – получилось у ганзиста Alexinns, который без лишних слов - ПРОСТО сделал все, как надо... Теперь, когда мне нужно подумать над механизмом Агента - я всегда открываю это фото.
Пользуясь случаем, еще раз, хочу сказать форумчанину Alexinns - БОЛЬШОЕ СПАСИБО!

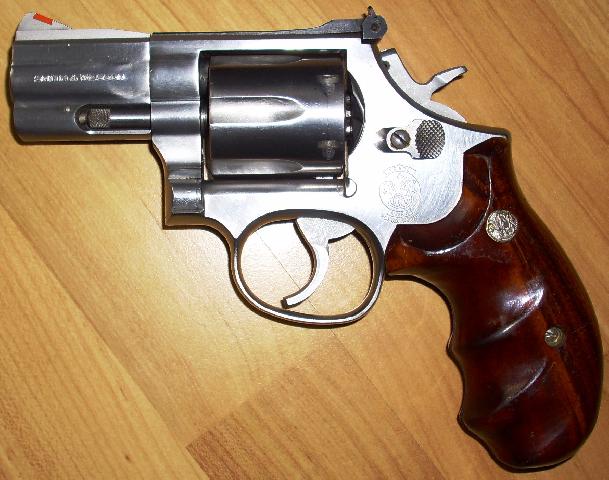

В профиль, размер ОЧЕНЬ похож на "медиум" рамку СмитВессона. Какая , например, у 686 модели.
Появилась определенность.Остается вопрос - какая толщина у металлической части рукоятки и в том месте где она расширяется (переход в корпус)?
И по креплению - я так понимаю, крепится накладка 1 винтом в основании рукояти? По винту - я спросил сразу, поскольку к тому моменту держал Агент всего пару раз в руках, то его конструктив не запомнился... (Вот к концу февраля 2007 года - я уже был с револем на ты, так как сьездили с знакомыми пару раз на дачу, на массивные пострелушки...)
Ответил Mihoshi:
Винт сквозной в центре рукояти, на фото агентов его видно, если крепление в основании ничего страшного придумаем как загнать
И вот это расположение - винт в центре, несколько меня насторожило...
А то у Смитов пружина то пластинчатая, прилегающая к передней стенке рамки... Т.е. сквозному винту, стягивающему половинки рукояти, ничего не мешает.
А в Агенте, витая, с упором по центру, как к примеру в Ругерах. Т.е. может получиться - отверстие для скреплении ТОЧНО над механизмом...
.... сначала на оруж. аукционе попробую купить ореховую или резиновую б/у рукоять в хор. сост для 686 смита (что бы было подешевле раза в 2 чем в магазине и цена опыта не оказалось слишком большой)а потом отправлю в Москву, если найдется ганзовец, которого такая рукоять на его страх и риск устроит. После того как первопроходец установит (а может и слегка подгонит) ее на свой Агент можно будет четко сказать: рамка Агента - эквивалент смитвессоновской "медиум".
первым добровольцем вызвался быть Mihoshi
Originally posted by Mihoshi:

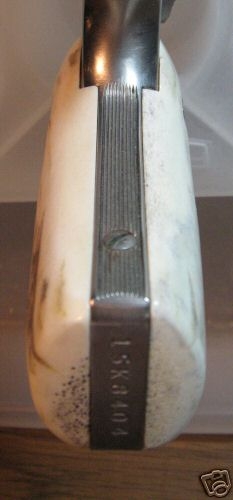

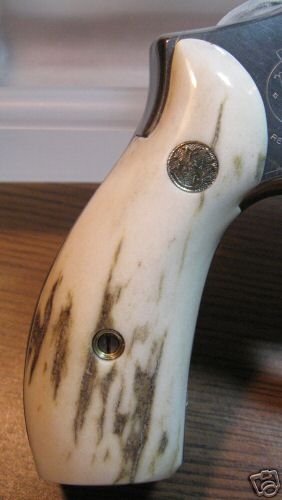

Давайте я рискну если будет белая пластик красивый под кость или дерево (бу) я с удовольствием рискну тем что не подойдет...
Потом, несколько дней вся компания активно обсуждала лоутеры, неожиданно, Mihoshi подбросил пищу для размышлений.
Originally posted by Mihoshi:
Нашел на посмотреть рукоять J от смита она не подоходит, радикально.
Это было уже что то реальное, вещественное...
Originally posted by DrMozgoved:
Маленькая? Короткая? Ширина не та? Или дерево выбрано не по форме рамы Агента?
Сфоткать никак не выйдет?
У Смитов ОЧЕНЬ широкая гамма рамок, сильно различных по размеру.
mihoshi, у Вас глазомер хороший? Может мне проще Вам будет фирменный каталог SandW на е-мейл скинуть, что бы Вы сами примерно сориентировались?
Originally posted by Mihoshi:
Форма рукояти не подходит под паз, каталог если не сложно скиньте, я с удовольствием посморю. Рамка называлась J. Сфоткать нет это в магазине кальчуга, а они очень не дружелюбные к попыткам чтото сфотографировать.
Вот в этот момент, мне пришло понимание - что процесс будет НЕ очень простым... Типа, выбрал первую попавшуюся рукоять, заплатил, получил. Нет, ее тоже придется подбирать, как и лоутер... ШАЙЗЕ!
Далее опять беседа пошла об лоутерах, потом я занялся СОБСТВЕННО выяснением - что подойдет.
Масштабировал фото с рукоятью на миллиметровке - до реального размера (оно получилось небольшим), благо с миллимитровой градацией сделать это было совсем несложно. И послал в несколько и-нет магазинов, где я иногда затариваюсь...
Выяснения закончились победой!
Менеджер в магазине "Франкония Ягд" отписал - что под данный размер рамки, что на фото, оптимально сядет рукоять от СмитВессона с К-рамкой. Спасибо ему за то, что он потрудился прикинуть "это самое..." к "тому самому"! Хотя в процессе общения с магазинами, несколько раз возникало ощущение, что ничего не получится. Они задавали вопросы. и после того как я отвечал - надолго замолкали... Я уже начал нацеливаться - взять наобум... Было, было такое пораженческое настроение...
Originally posted by DrMozgoved:
Сподобить на подбор спидлоудера (по схеме) менеджеров 2 магазинов не удалось.
Фактически остается одно - брать "на глазок", так как же и рукояти

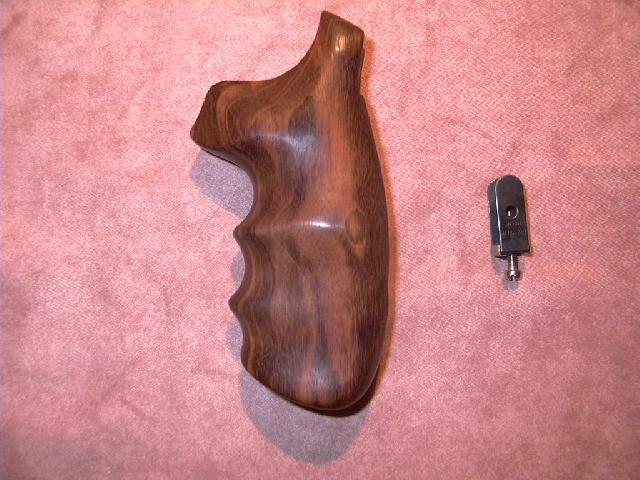

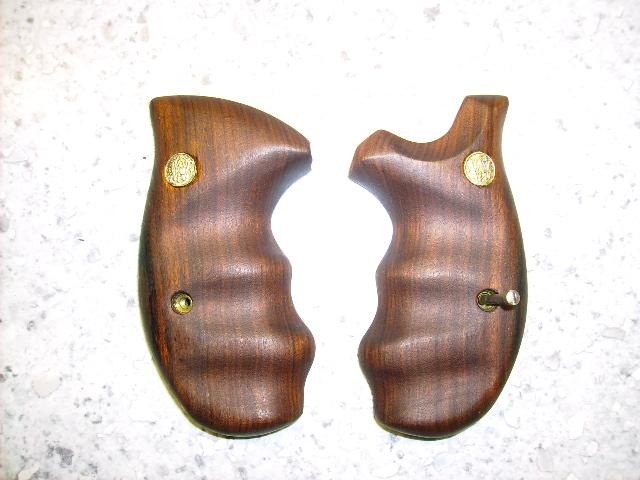

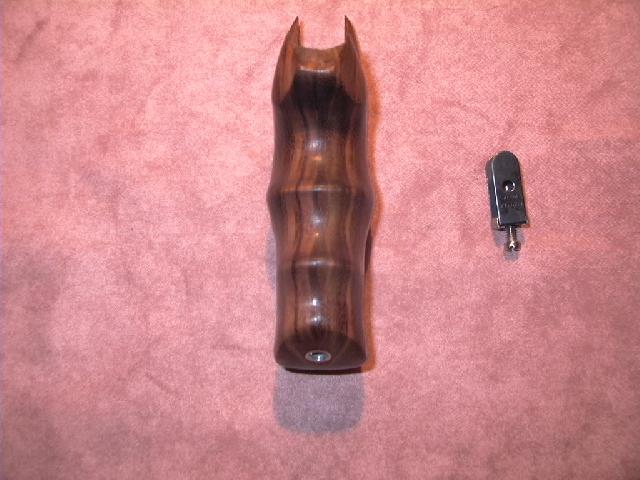

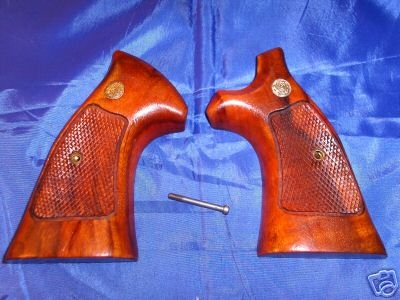

Типа вот такой, какая ниже - мало б\у от Смита К или Л рамы...

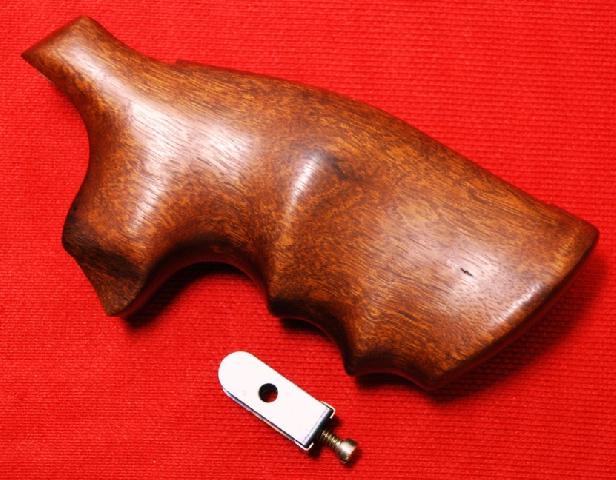

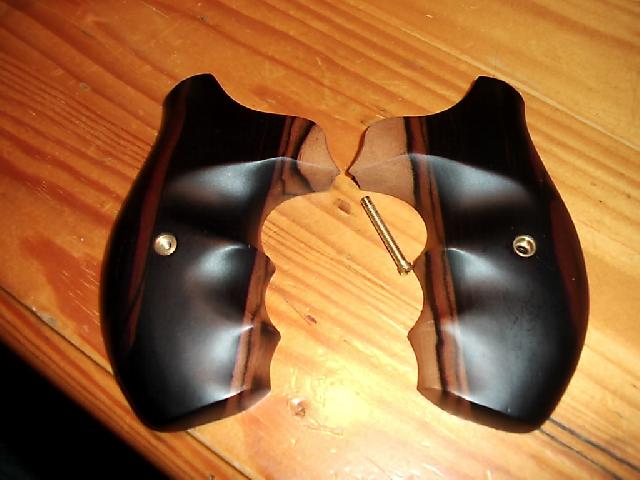

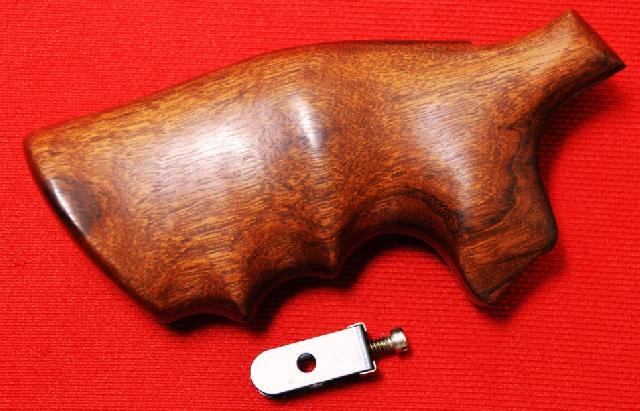

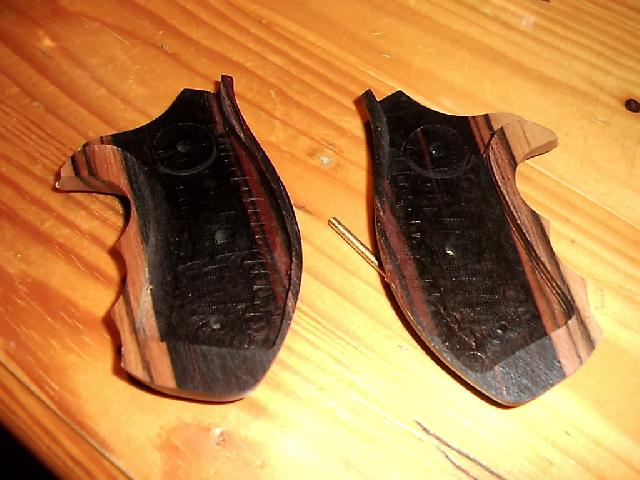

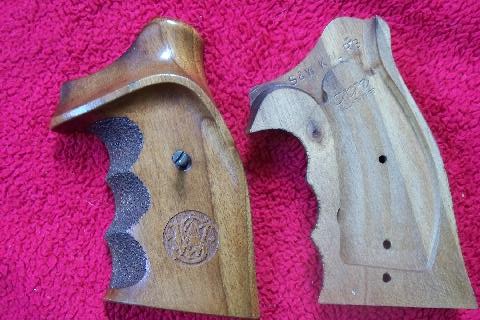

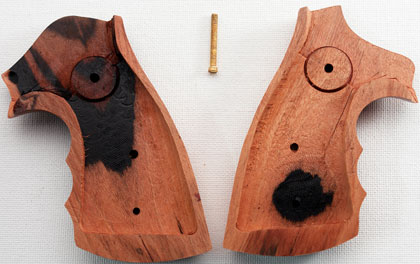

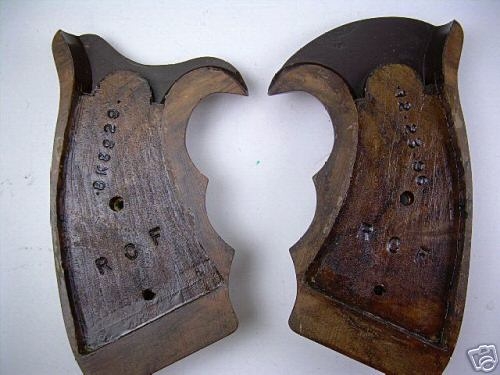

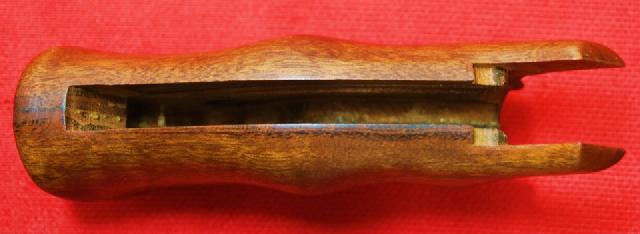

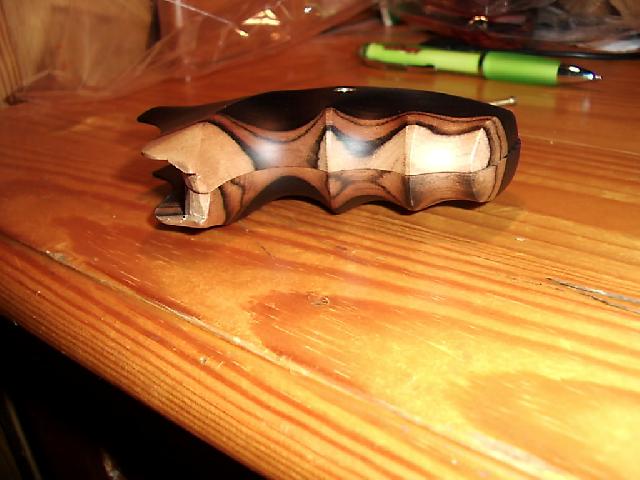

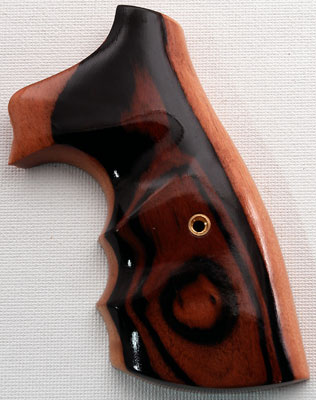

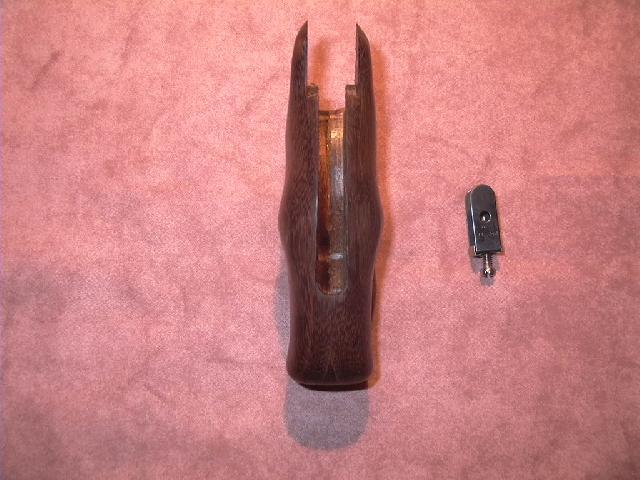

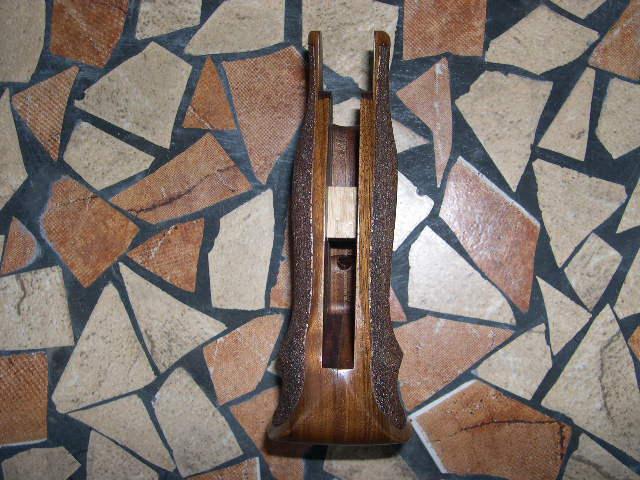

Но тут, в и-нете встретилась мне информация, которая вселила в меня оптимизм. Самой главной в ней были деревянные черные щечки, с ТОЧНОЙ выборкой внутри под рамку... Прикинув с фото рамки АГЕНТА - я понял, это то что надо...
Originally posted by DrMozgoved:
Вот кое что интересное встретил. мужик один уверяет, что эта рукоять взаимозаменяема с К рамой Смитов и рамкой одного общеизвестного газгана. Вот бы какой владелец ЕРМЫ дал свои щечки для проверки этого утверждения "агентовладельцу". Если подойдет - будем знать точную совместимость рамы Агента.
«....HG 9037 Combat Round Butt;
Griffschalen; Holz; fur Smith & Wesson Revolver Modell 357 oder Nachbauten wie die ERMA ERG 77 mit K Rahmen....»
Но тут, слава Богу, наконец один магазин ответил определенно, избавив от необходимости подбора исключительно «на глазок», и начались активные действия.
Возникли разные мнения -
КАКУЮ рукоять взять, как "пробную"?
Originally posted by DrMozgoved:

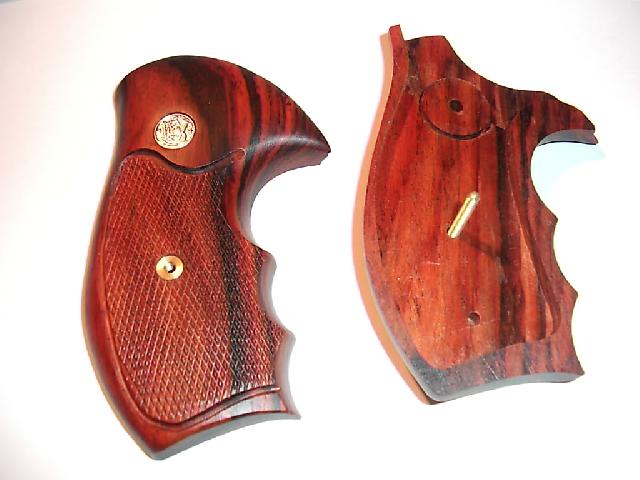

так вы опишите, какую бы Вы примерно хотели. Или примерно по номеру назовите из таких как на скане каталога.

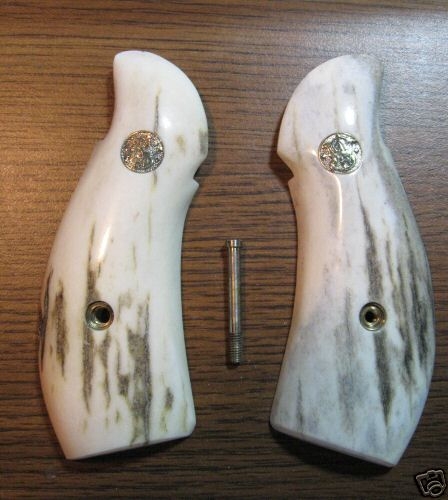

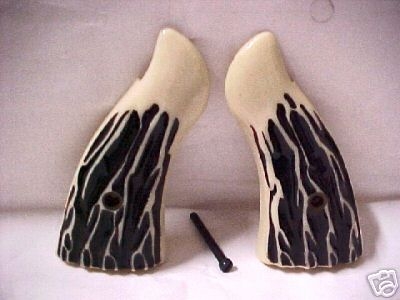

Mihoshi хотел бы небольшую, под слоновую кость.
Neprokhod тоже небольшую, как я понял деревянную...
Если найду - все выложу в тему.
Originally posted by Немо:
Хотелось бы либо из каталога 6,7, либо черная "анатомическая" с предыдущей страницы.
Я думаю на первый раз нужно что подешевле, чтобы понять подходят смитовские рукояти в принципе или нет.
....так уж получилось, что первая рукоять в хорошем состоянии и при этом за умеренную цену - оказалась резиновой, полноразмерной... Михоши такая была не по душе. Зато Александру - в самую пору!
Originally posted by DrMozgoved:
Резина в носке меньше повреждается, чем дерево, и недорога. Чистый функционал.
В том тире, где стреляю, большинство Ругеров сильно ушатано (металл). А рукояти резиновые - почти как новые.
Вот к примеру рукоять мало б/у для Смитов с K/L рамкой...
Поскольку Александр сразу же взялся финансировать «прозкт подбора накладок» - то все пошло очень споро! Через несколько дней – рукоять была у меня в руках.

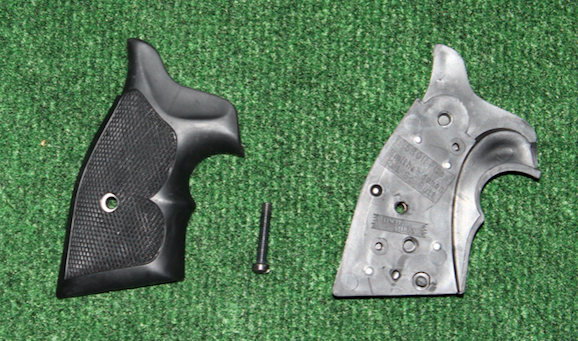

Хорошая , очень плотная резина со стальной пластиной внутри для жесткости. На ощупь - вспомнилась хоккейная шайба, почему то... А гент с ней должен выглядеть заметно убористее. В моей, достаточно узкой и длинной ладони - легла "как влитая"...
По приходу к Александру - он сделал обзор, с ФОТО, дающими ИСЧЕРПЫВАЮЩУЮ информацию по совместимости
Originally posted by Немо:
Итак посылка пришла!!!
К сожалению должен огорчить всех любителей Агентов - ручка Смит-Вессон в лоб не подходит, чуть чуть, но не подходит...
Наши как всегда придумали что-то свое.
Крепежный винт упирается точно в пружину, ручка Агента чересчур "горбата", буквально на полмиллиметра, а также нет отверстия под нижнюю петлю для тренчика.
НО!!!
Я думаю все поправимо. Была бы ручка деревянной - вообще работы на час, с резиной придется повозится.

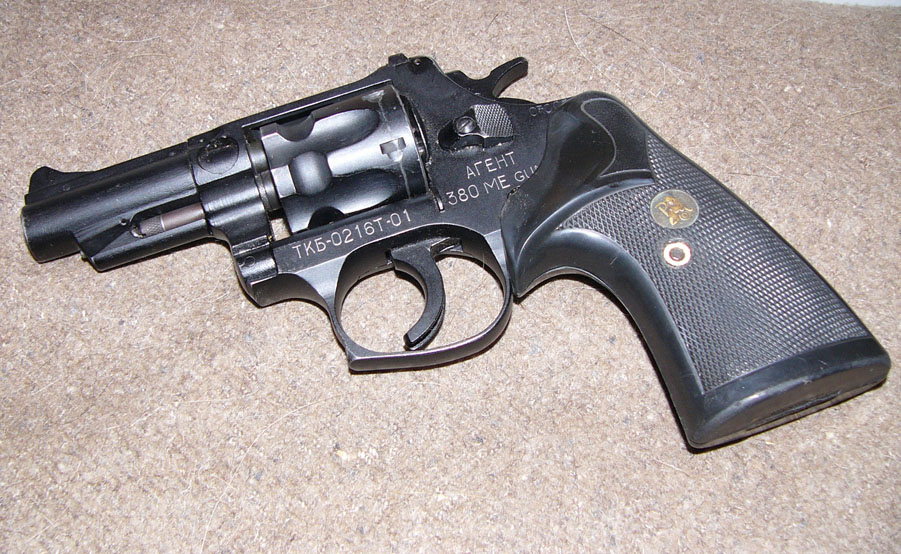

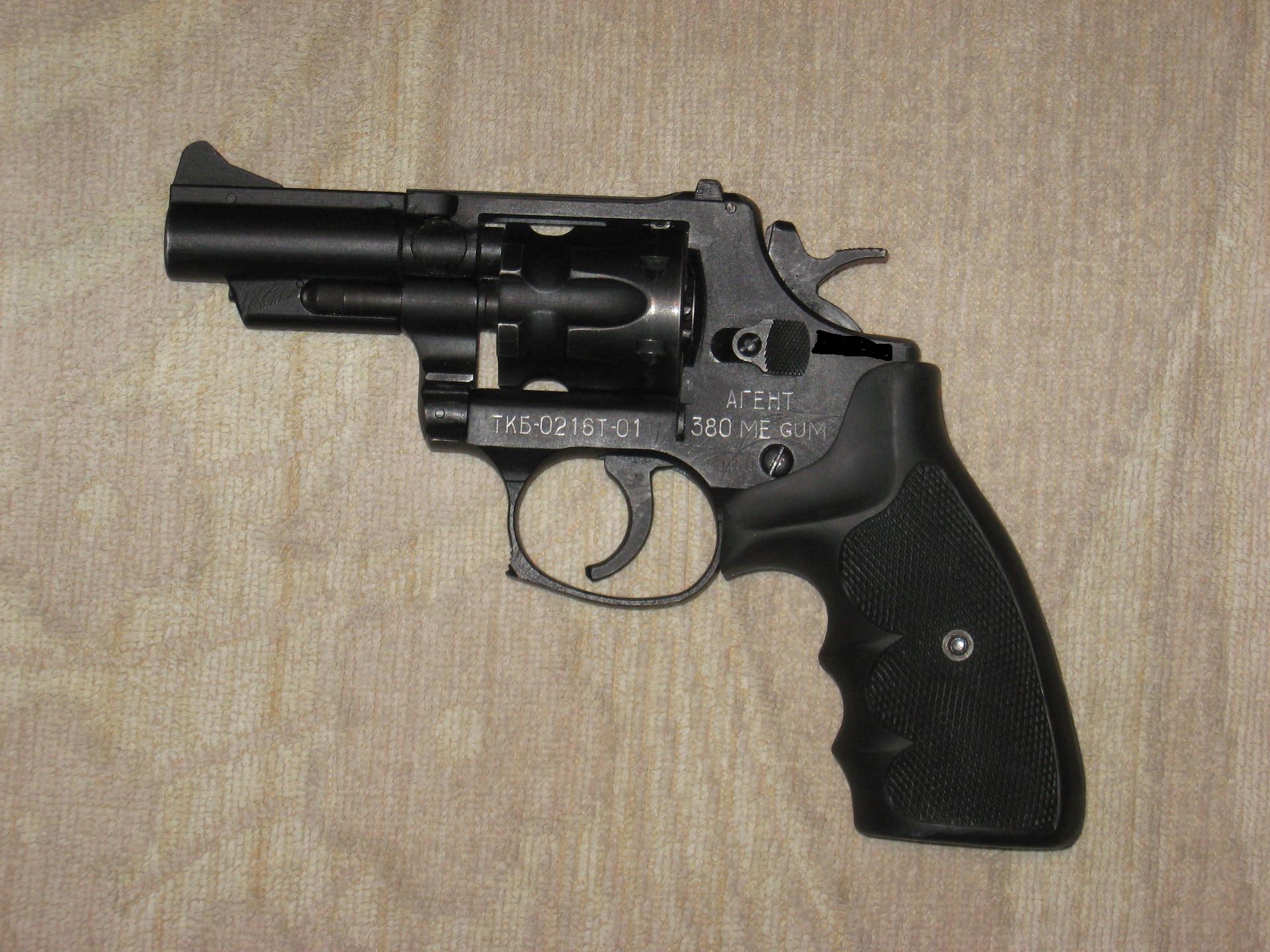

В итоге мой Агент через какое то время будет выглядеть примерно так
Кстати в руке сидит, как влитой.
Конечно, возникло несколько вопросов к Александру.
Originally posted by DrMozgoved:
Не могли бы Вы крупно сфоткать то место в рамке которое "не вписывается" в рукоятку, с половинкой рукоятки лежащей под ним? Или я опоздал и все уже подогнано? ...В руке с этими резиновыми накладками удобно револьвер чувствуется, не елозит?
Как она вообще, резина, на ощупь - после обычной рукояти?
Мне кажется, или она действительно - немного поменьше стандартной? ...
Originally posted by Немо:
Рукоятка Смит-Вессон не больше, а толще, как раз под мою лапу.
На самом деле - удобны обе, просто родная имеет более классическую, "ковбойскую" форму, а S&W - более современную.
Originally posted by Немо:
При "примерке" отправной точкой было место фиксации рукоятки штифтом, расположенным в нижней части рамки. (1)
Место, где горбатая ручка Агента выпирает на 1 мм (примерно) - (2)
Originally posted by DrMozgoved:
Очень наглядно. Сразу возник вопрос - как планируете смещать пружину? Или отверстие под стягивающий винт сместите?
Рукоять большая - но она универсальная - под K и L рамки. L - это крупноразмерные, К - средние рамки.

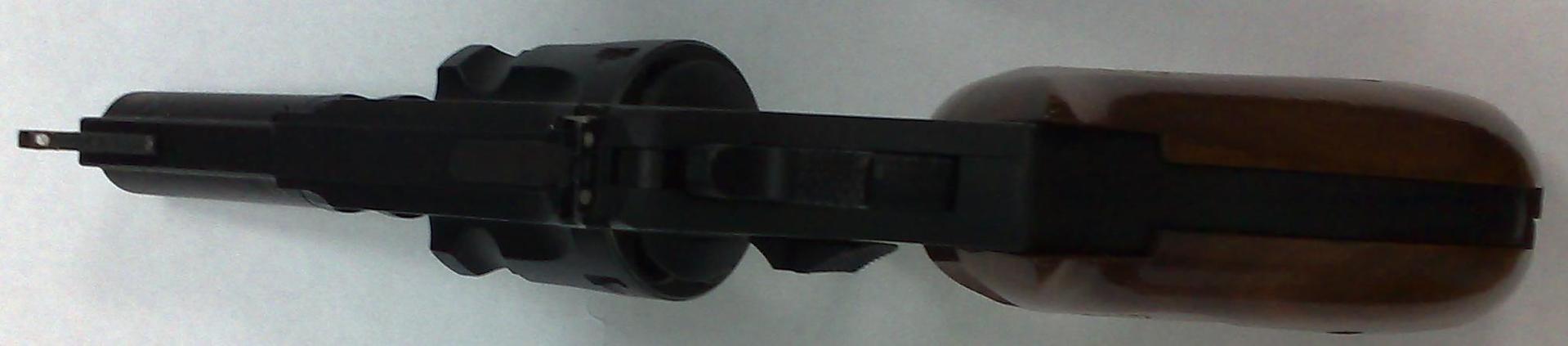

По толщине, в стянутом состоянии - подходит? Шата нет?
Originally posted by Немо:
Пружину смещать не буду, скорее всего отверстие под стягивающий винт, дело в том, что отверстия на фото не видно - оно практически в месте упора пружины в поперечину.
А по толщине - подходит идеально.
